Anzeigebereiche
0-750 bis 0-40000 mm H2O
0-1 bis 0-60 psi

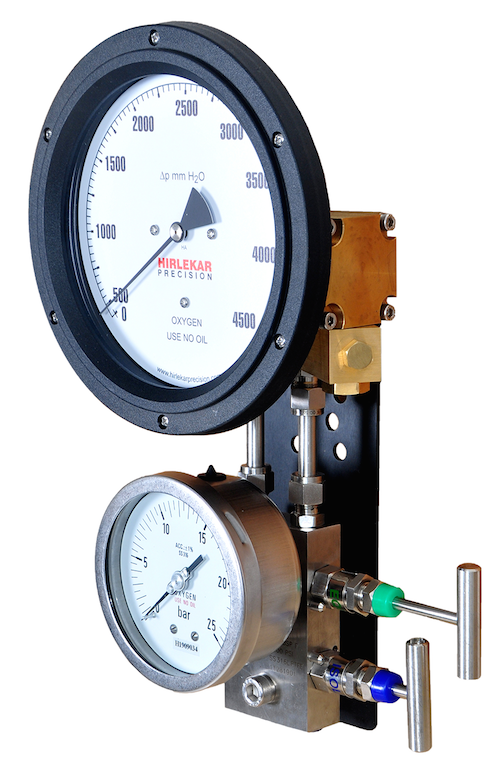

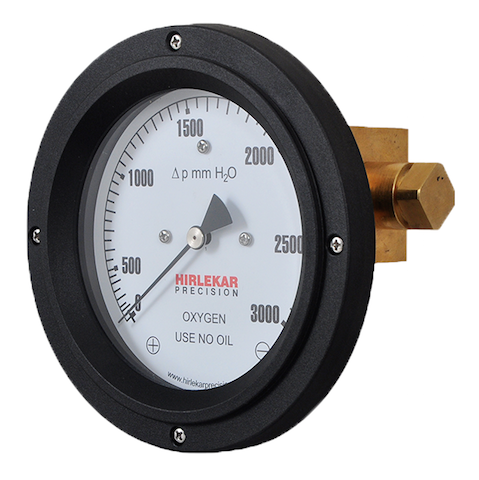

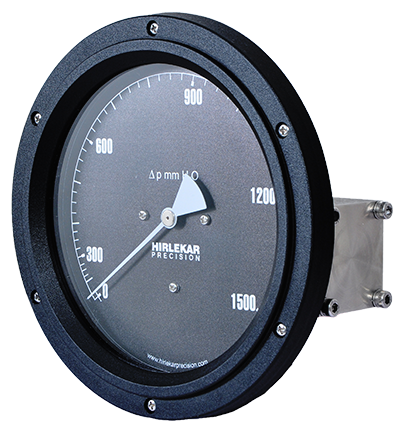

Beim Hirlekar Precision Modell 370 DGC wird die Bewegung der Membran durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Membrangerät wird in Anwendungen verwendet wo kein Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist.
Bei Kondenswasserbildung: In Regionen mit häufigen Temperaturschwankungen ist bei Manometern eine Kondenswasserbildung höchstwahrscheinlich. Das Gehäuse der EP-Serie kann vor Ort entfernt, gereinigt und neu installiert werden. Wird an abgelegenen Standorten mit schwankenden Temperaturen empfohlen!
| Genauigkeit | ±2% des Skalenendwerts (Ansteigend) |
| Durchfluss | Null. Kein Durchfluss vom Hochdruck nach Niederdruck. |
| Anzeigebereiche | 0-750 bis 0-70000 mm H2O: 0-1 bis 0-100 psi |
| Erste Markierung | 15% des Skalenendwerts |
| Messelement | Membran |
| Mediumberührte Teile | Membran, Anschlussblock, SS302 Feder, Keramik-magnet |
| Gehäuse und Nenngröße | 1.4301: 150 Nylon (EP-Serie): 115, 150 Bajonettring: 100, 150 |
| Montage | Direkt, Flanschbefestigung, Aufbaumontage, 2"-Rohrmontage |
| Maximaler statischer Druck | 75 bar |
| Designtemperatur | -40°C bis +80°C |
| Anschlussblock | Aluminium, Messing, 1.4404 |
| Membran | Buna-N, Viton |
| Sichtscheibe | Standard: Instrumentenglas Optional: gehärtetes Glas, Acrylglas, Sicherheitsglas |
| Anschluss | Standard: ¼” BSP (F) Optional: ¼” NPT (F) durch Adapter |
| Anschlusslage | seitlich, hinten, unten, seitlich-unten, seitlich-vent, unten-vent |
| Sicherheit gegen Überdruck | Bis zum maximalen statischen Druck von der Hochseite oder Niederdruckseite |
| Schutzart | IP 65 |
