Anzeigebereiche
0-0.075 bis 0-4 bar
0-1 bis 0-60 psi

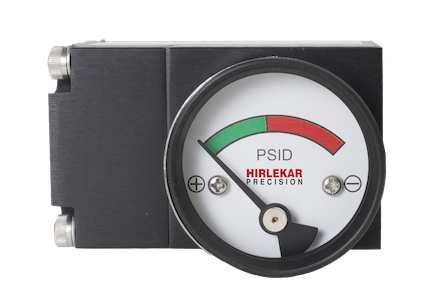

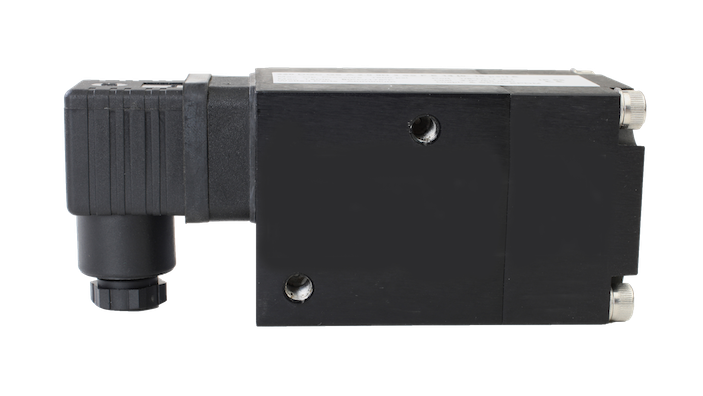

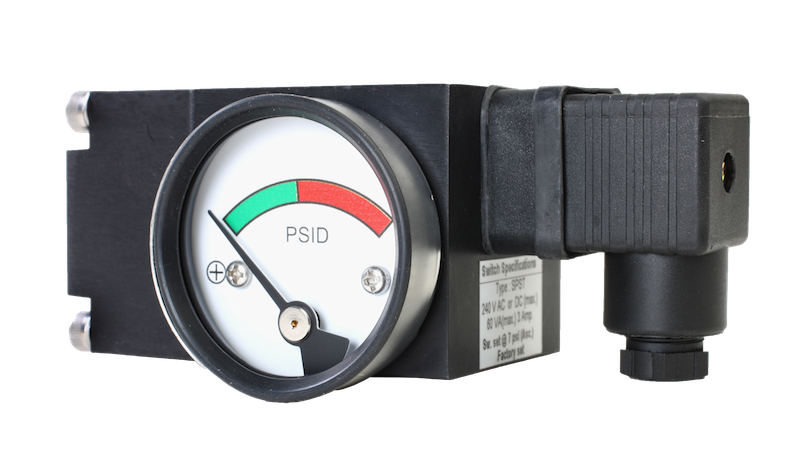

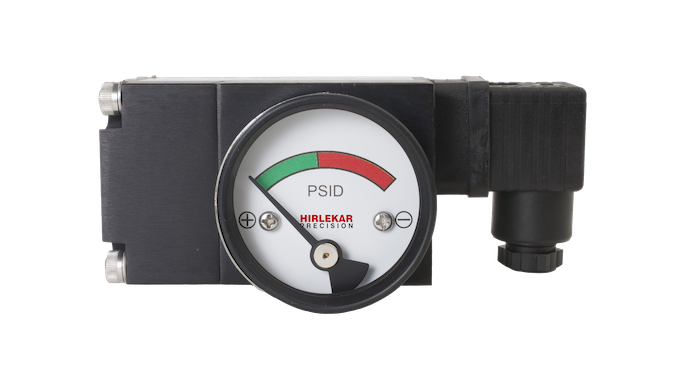

Beim Hirlekar Precision Modell 320 DGC wird die Bewegung der Membran durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Membrangerät wird in Anwendungen verwendet wo kein Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist.
| Genauigkeit | ±5% des Skalenendwerts (Ansteigend) |
| Durchfluss | Null. Kein Durchfluss vom Hochdruck nach Niederdruck. |
| Anzeigebereiche | 0-0.075 bis 0-4 bar 0-1 bis 0-60 psi |
| Messelement | Membran |
| Mediumberührte Teile | Membran, Anschlussblock, SS302 Feder, Keramik-magnet |
| Gehäuse und Nenngröße | 1.4301: 50, 63 Nylon (EP-Serie): 63 |
| Montage | 2 M6 Befestigungsbohrungen |
| Maximaler statischer Druck | 70 bar / 1000 psi |
| Maximale Prozesstemperatur | 0-80°C |
| Anschlussblock | Aluminium, Messing, 1.4404 |
| Membran | Buna-N, Viton, EPDM |
| Sichtscheibe | Standard: Instrumentenglas Optional: gehärtetes Glas, Acrylglas, Sicherheitsglas |
| Anschluss | Standard: 1/8” NPT(F) |
| Anschlusslage | Standard: Unten Optional: Hinten |
| Sicherheit gegen Überdruck | Bis zum maximalen statischen Druck von der Hochseite |
| Schutzart | IP 65 |
| Markierung | nur Farbband |
