Anzeigebereiche
0-0.075 bis 0-4 bar
0-1 bis 0-60 psi

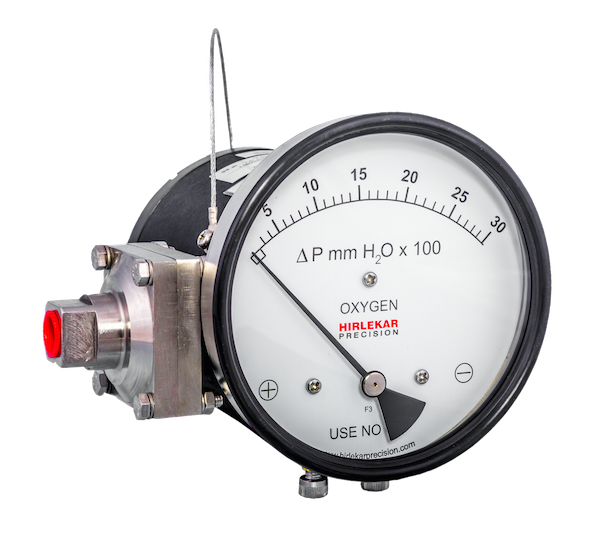

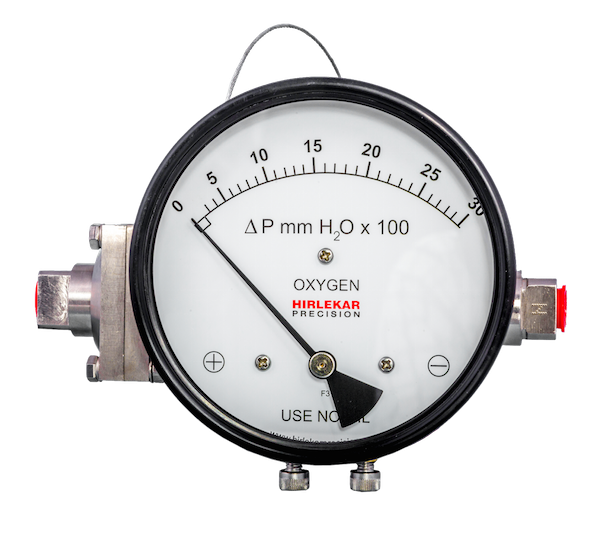

Beim Hirlekar Precision Modell PR 20 wird die Bewegung der Membran durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Membrangerät wird in Anwendungen verwendet wo kein Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist.
Zulassung: Typ PR 20 ist Ex d IIC T6 IP66 zertifiziert.
| Genauigkeit | ±2% des Skalenendwerts (Ansteigend) |
| Durchfluss | Null. Kein Durchfluss vom Hochdruck nach Niederdruck. |
| Anzeigebereiche | 0-0.075 bis 0-4 bar 0-1 bis 0-60 psi |
| Erste Markierung | 20% des Skalenendwerts |
| Messelement | Membran |
| Mediumberührte Teile | Membran, Anschlussblock, SS302 Feder, Keramik-magnet |
| Gehäuse und Nenngröße | 1.4301: 115, 150 |
| Montage | Direkt, 2"-Rohrmontage |
| Maximaler statischer Druck | 100 bar/ 1500psi |
| Maximale Prozesstemperatur | 0-80°C |
| Anschlussblock | 1.4404 im flammensicheren Aluminiumgehäuse |
| Membran | Buna-N, Viton, EPDM |
| Sichtscheibe | Standard: Instrumentenglas Optional: gehärtetes Glas, Acrylglas, Sicherheitsglas |
| Anschluss | Standard: ¼” NPT(F) Optional: ¼” BSP (F) |
| Anschlusslage | seitlich |
| Sicherheit gegen Überdruck | Bis zum maximalen statischen Druck von der Hochseite. |
| Schutzart | IP 66 |
| Electrical connection | ½” NPT (F) für 2 Kabelkanalanschluss unten, links und rechts 40 Grad von der Mittellinie. |
| Gewicht | etwa 2,5 kilo |
