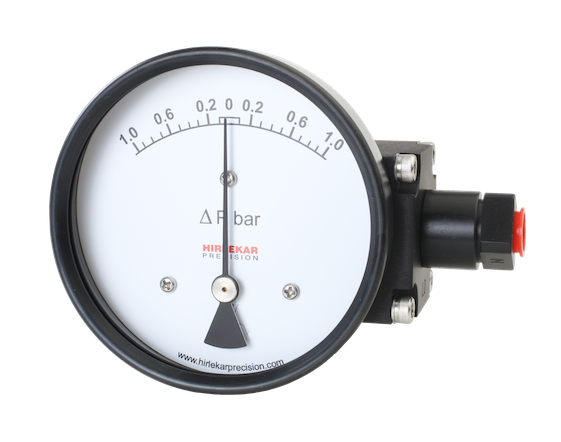

CZ 300 DGC

Überblick

Beim Hirlekar Precision Modell CZ 300DGC wird die Bewegung der Membran durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Membrangerät wird in Anwendungen verwendet wo kein Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist.

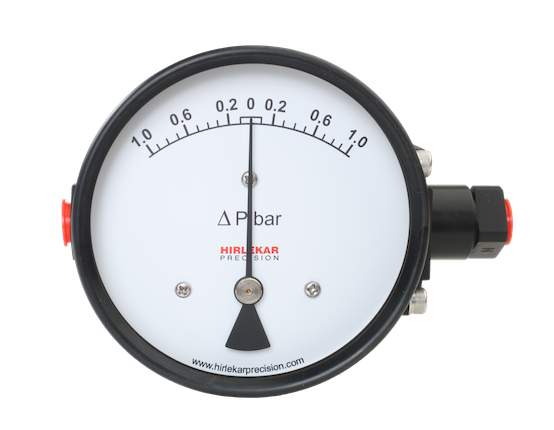

Nullpunkt in der Mitte Dieses Messgerät ist mit Nullmarkierung in der Mitte ausgeführt.

Spezifikationen

Genauigkeit ±2% des Skalenendwerts (Ansteigend)
Durchfluss Null. Kein Durchfluss vom Hochdruck nach Niederdruck.
Anzeigebereich 0.075 – 0 – 0.075 bar
4 – 0 – 4 bar
Erste Markierung 20% des Skalenendwerts
Messelement Membran
Mediumberührte Teile Membran, Anschlussblock, SS302 Feder, Keramik-magnet
Gehäuse und Nenngröße 1.4301: 63, 80, 100, 115, 150
Nylon (EP-Serie): 63, 115, 150
Bajonettring: 100
Montage Direkt, Flanschbefestigung, Aufbaumontage, 2"-Rohrmontage
Maximaler statischer Druck 100 bar / 1500 psi
Maximale Prozesstemperatur 0-80°C
Anschlussblock Aluminium, Messing, 1.4404, Monel
Membran Buna-N, Viton, EPDM
Sichtscheibe Standard: Instrumentenglas
Optional: gehärtetes Glas, Acrylglas, Sicherheitsglas
Anschluss Standard: ¼” NPT(F)
Optional: ¼” BSP (F) durch Adapter
Anschlusslage seitlich, hinten, unten, seitlich-unten, seitlich-vent, unten-vent
Sicherheit gegen Überdruck Bis zum maximalen statischen Druck von der Hochseite
Schutzart IP 65
