Anzeigebereiche
0-0.25 bis 0-10 bar
0-5 bis 0-150 psi

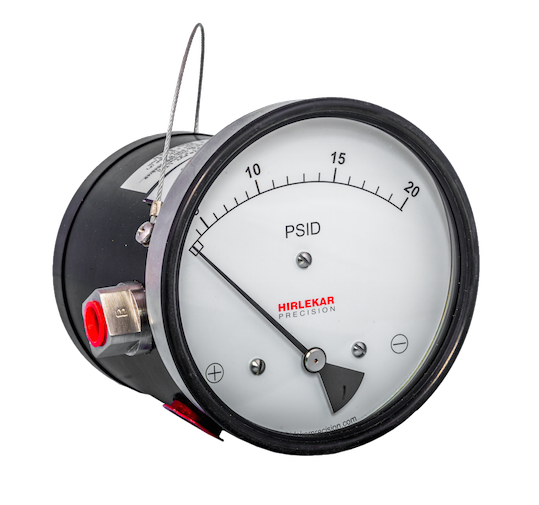

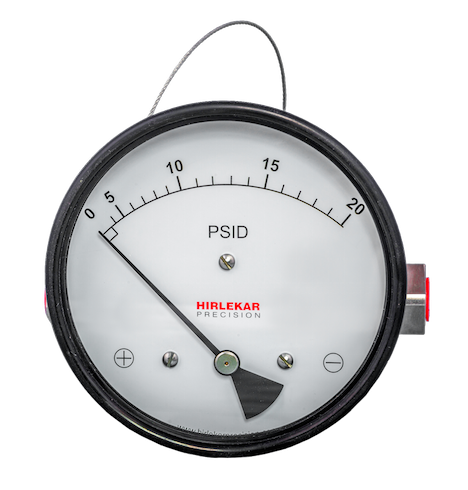

Beim Hirlekar Precision Modell PR 10 wird die Bewegung des Kolbens durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Kolbenmodell wird in Anwendungen verwendet wo geringfügiger Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist.
Zulassung: Typ PR 10 ist Ex d IIC T6 IP66 zertifiziert.
| Genauigkeit | ±2% des Skalenendwerts (Ansteigend) |
| Durchfluss | Wenig vom Hochdruck nach Niederdruck |
| Anzeigebereiche | 0-0.25 bis 0-10 bar 0-5 bis 0-150 psi |
| Erste Markierung | 20% des Skalenendwerts |
| Messelement | Kolben |
| Mediumberührte Teile | Anschlussblock, SS302 Feder, Keramik-magnet, Dichtung |
| Gehäuse und Nenngröße | 1.4301: 115, 150 |
| Mounting | Direkt, 2"-Rohrmontage |
| Maximaler statischer Druck | 400 bar/ 6000psi |
| Maximale Prozesstemperatur | 0-80°C |

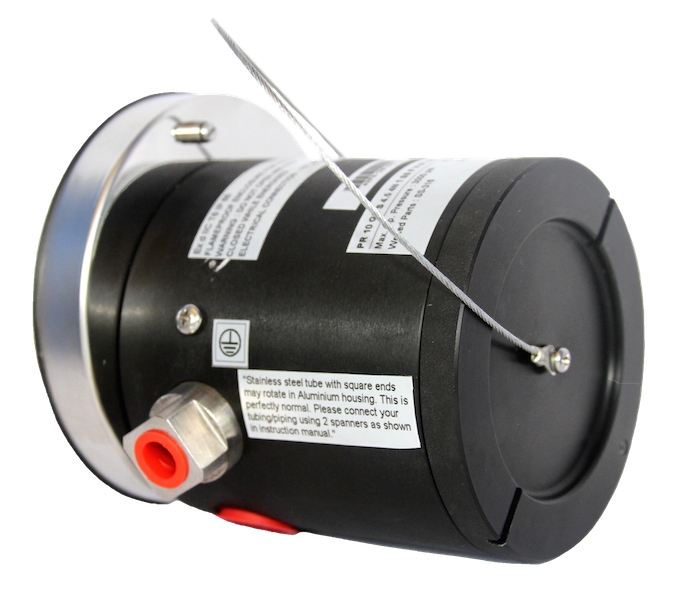

| Anschlussblock | 1.4404 im flammensicheren Aluminiumgehäuse |
| Dichtung | Buna-N, Viton, EPDM |
| Sichtscheibe | Standard: Instrumentenglas Optional: gehärtetes Glas, Acrylglas, Sicherheitsglas |
| Anschluss | Standard: ¼” NPT(F) Optional: ¼” BSP (F) |
| Anschlusslage | seitlich |
| Sicherheit gegen Überdruck | Bis zum maximalen statischen Druck von der Hochdruckseite, Niederdruckseite |
| Schutzart | IP 66 |
| Elektrischer Anschluss | ½” NPT (F) für 2 Kabelkanalanschluss unten, links und rechts 40 Grad von der Mittellinie. |
| Gewicht | etwa 2 kilo |
