Anzeigebereiche
In mm water column: 0-25 bis 0-600
In inch water column: 0-1 bis 0-25

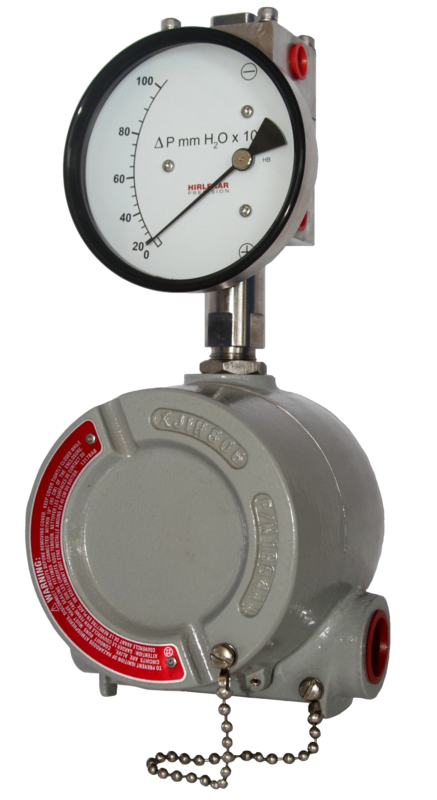

Beim Hirlekar Precision Modell EX 400DGC wird die Bewegung der Membran durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Membrangerät wird in Anwendungen verwendet wo kein Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist. Das explosionsgeschützte Gehäuse von Akron (USA) ist ATEX-zertifiziert.
| Genauigkeit | ±2% des Skalenendwerts (Ansteigend) |
| Durchfluss | Null. Kein Durchfluss vom Hochdruck nach Niederdruck. |
| Anzeigebereiche | 0-25 bis 0-600 mm H2O 0-1 bis 0-25 inch H2O |
| Erste Markierung | 15% des Skalenendwerts |
| Messelement | Membran |
| Mediumberührte Teile | Membran, Anschlussblock, SS302 Feder, Keramik-magnet |
| Gehäuse und Nenngröße | 1.4301: 63, 80, 100, 115, 150 Nylon (EP-Serie): 63, 115, 150 |
| Montage | gemäß dem Ex-geschützten Gehäuse |
| Maximaler statischer Druck | 35 bar / 500 psi |
| Maximale Prozesstemperatur | 0-80°C |
| Anschlussblock | Aluminium, 1.4404 |
| Membran | Buna-N, Viton, EPDM |
| Sichtscheibe | Standard: Instrumentenglas Optional: gehärtetes Glas, Acrylglas, Sicherheitsglas |
| Anschluss | Standard: ¼” NPT(F) Optional: ¼” BSP (F) durch Adapter |
| Anschlusslage | Unten (Rechte Seite), hinten |
| Sicherheit gegen Überdruck | Bis zum maximalen statischen Druck von der Hochseite. |
| Schutzart | IP 65 |
