Anzeigebereiche
0-0.25 bis 0-7 bar
0-5 bis 0-100 psi

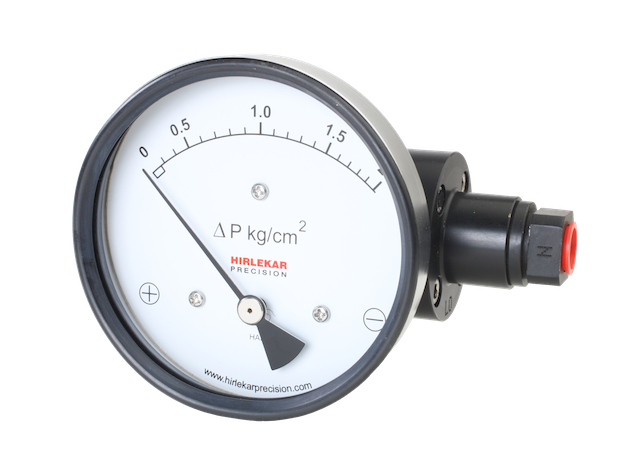

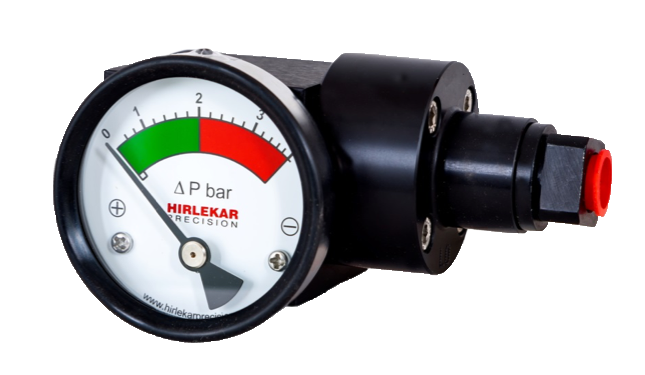

Beim Hirlekar Precision Modell 200 DGR wird die Bewegung der Membran durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Membrangerät wird in Anwendungen verwendet wo kein Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist.
Bei Kondenswasserbildung: In Regionen mit häufigen Temperaturschwankungen ist bei Manometern eine Kondenswasserbildung höchstwahrscheinlich. Das Gehäuse der EP-Serie kann vor Ort entfernt, gereinigt und neu installiert werden. Wird an abgelegenen Standorten mit schwankenden Temperaturen empfohlen!
| Genauigkeit | ±2% des Skalenendwerts (Ansteigend) |
| Durchfluss | Null. Kein Durchfluss vom Hochdruck nach Niederdruck |
| Anzeigebereiche | 0-0.25 bis 0-7 bar 0-5 bis 0-100 psi |
| Erste Markierung | 15% des Skalenendwerts |
| Messelement | Membran |
| Mediumberührte Teile | Membran, Anschlussblock, SS302 Feder, Keramik-magnet |

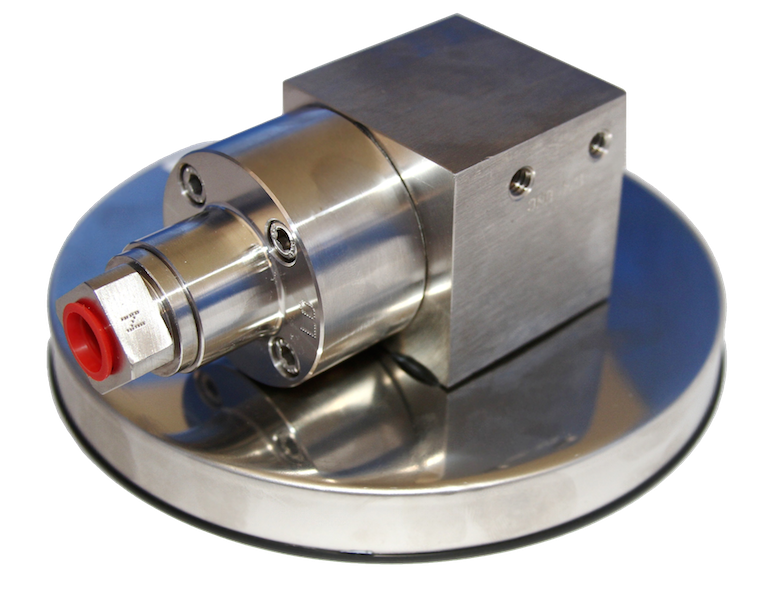

| Gehäuse und Nenngröße | 1.4301: 63, 80, 100, 115, 150 Nylon (EP-Serie): 63, 115, 150 Bajonettring: 100 |
| Montage | Direkt, Flanschbefestigung, Aufbaumontage, 2"-Rohrmontage |
| Maximaler statischer Druck | 200 bar / 3000 psi |
| Maximale Prozesstemperatur | 0-80°C |
| Anschlussblock | Aluminium, Messing, 1.4404, Monel |
| Membran | Buna-N, Viton, EPDM |
| Sichtscheibe | Standard: Instrumentenglas Optional: gehärtetes Glas, Acrylglas, Sicherheitsglas |
| Anschluss | Standard: ¼” NPT(F) Optional: ¼” BSP (F) durch Adapter |
| Anschlusslage | seitlich, hinten, unten, seitlich-unten |

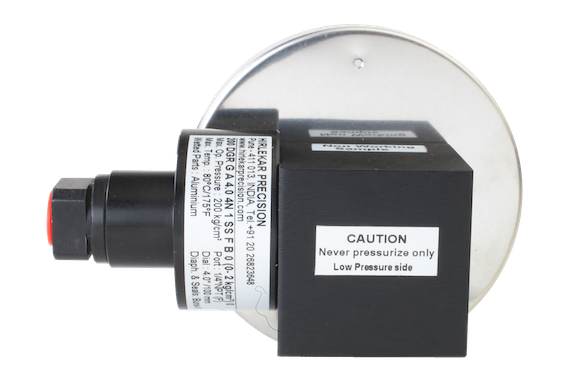

| Sicherheit gegen Überdruck | Bis zum maximalen statischen Druck von der Hochseite. Niemals die Niederdruckseite alleine über 25bar drücken |
| Schutzart | IP 65 |
