300 DGC

Überblick

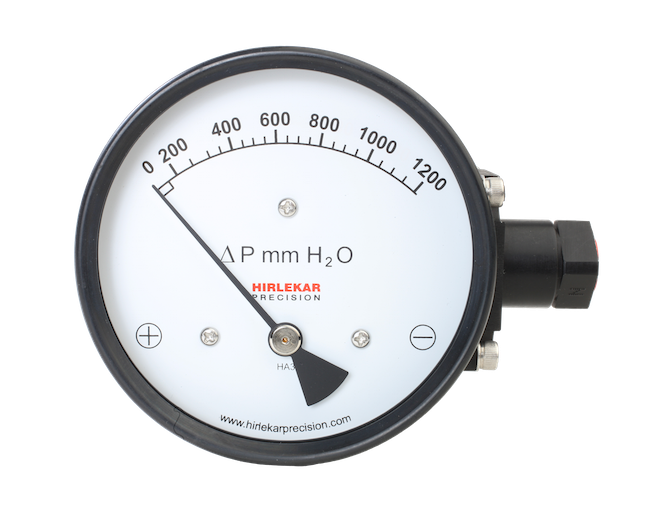

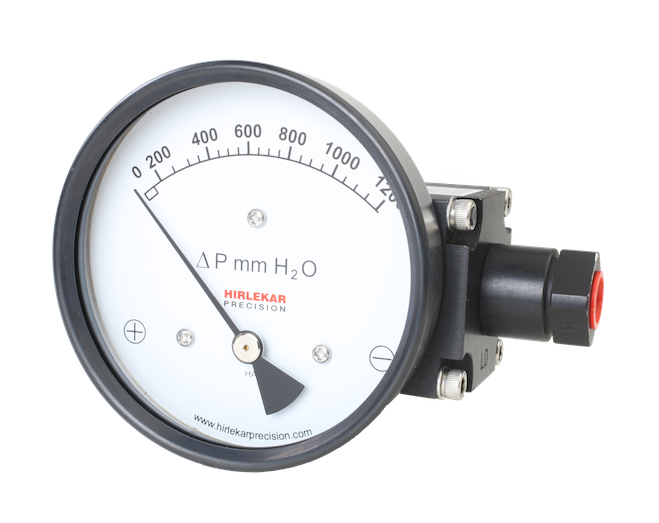

Beim Hirlekar Precision Modell 300 DGC wird die Bewegung der Membran durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Membrangerät wird in Anwendungen verwendet wo kein Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist.
Bei Kondenswasserbildung: In Regionen mit häufigen Temperaturschwankungen ist bei Manometern eine Kondenswasserbildung höchstwahrscheinlich. Das Gehäuse der EP-Serie kann vor Ort entfernt, gereinigt und neu installiert werden. Wird an abgelegenen Standorten mit schwankenden Temperaturen empfohlen!

Spezifikationen

Genauigkeit ±2% des Skalenendwerts (Ansteigend)
Durchfluss Null. Kein Durchfluss vom Hochdruck nach Niederdruck.
Anzeigebereiche 0-0.075 bis 0-4 bar
0-1 bis 0-60 psi
Erste Markierung 15% des Skalenendwerts
Messelement Membran
Mediumberührte Teile Membran, Anschlussblock, SS302 Feder, Keramik-magnet
Gehäuse und Nenngröße 1.4301: 63, 80, 100, 115, 150
Nylon (EP-Serie): 63, 115, 150
Bajonettring: 100
Montage Direkt, Flanschbefestigung, Aufbaumontage, 2"-Rohrmontage
Maximaler statischer Druck 100 bar / 1500 psi
Maximale Prozesstemperatur 0-80°C
Anschlussblock Aluminium, Messing, 1.4404, Monel
Membran Buna-N, Viton, EPDM
Sichtscheibe Standard: Instrumentenglas
Optional: gehärtetes Glas, Acrylglas, Sicherheitsglas
Anschluss Standard: ¼” NPT(F)
Optional: ¼” BSP (F) durch Adapter
Anschlusslage seitlich, hinten, unten, seitlich-unten, seitlich-vent, unten-vent
Sicherheit gegen Überdruck Bis zum maximalen statischen Druck von der Hochseite
Schutzart IP 65
