EX 300 DGC

Überblick

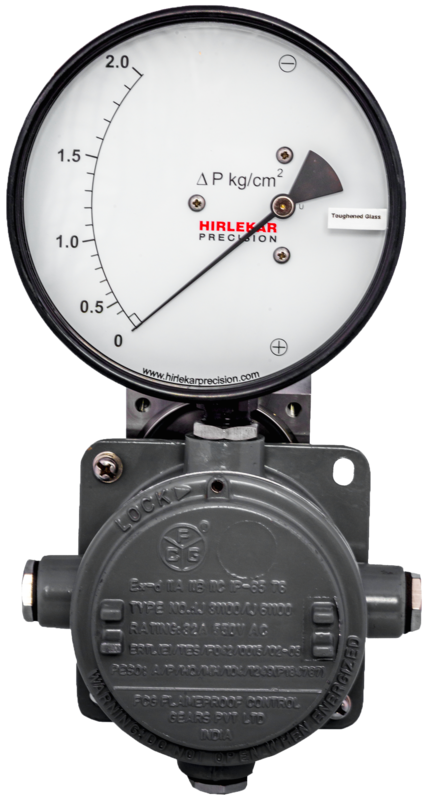

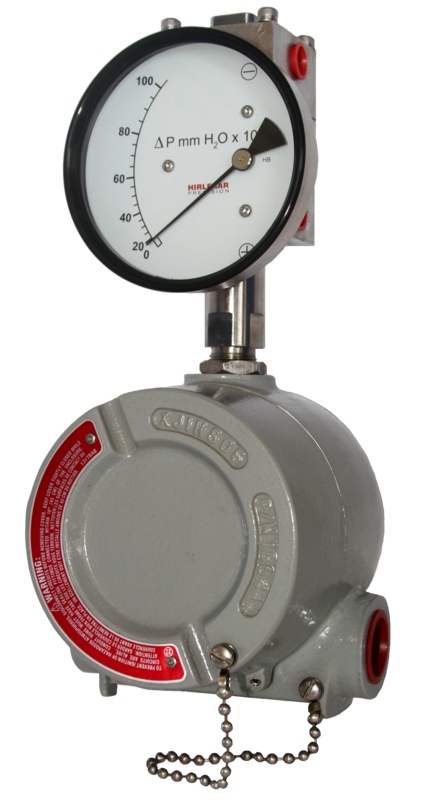

Beim Hirlekar Precision Modell EX 300DGC wird die Bewegung der Membran durch eine magnetische Verbindung in eine geeignete kalibrierte Drehbewegung des Zeigers umgewandelt. Diese Art von Membrangerät wird in Anwendungen verwendet wo kein Durchfluss der Medien von der Hochdruckseite (HP) zur Niederdruckseite (LP) erlaubt ist. Das explosionsgeschützte Gehäuse von Akron (USA) ist ATEX-zertifiziert.

Spezifikationen

Genauigkeit ±2% des Skalenendwerts (Ansteigend)
Durchfluss Null. Kein Durchfluss vom Hochdruck nach Niederdruck.
Anzeigebereiche 0-0.075 bis 0-4 bar
0-1 bis 0-60 psi
Erste Markierung 15% des Skalenendwerts
Messelement Membran
Mediumberührte Teile Membran, Anschlussblock, SS302 Feder, Keramik-magnet
Gehäuse und Nenngröße 1.4301: 63, 80, 100, 115, 150
Nylon (EP-Serie): 63, 115, 150
Montage gemäß dem Ex-geschützten Gehäuse
Maximaler statischer Druck 100 bar / 1500 psi
Maximale Prozesstemperatur 0-80°C
Anschlussblock Aluminium, Messing, 1.4404
Membran Buna-N, Viton, EPDM
Sichtscheibe Standard: Instrumentenglas
Optional: gehärtetes Glas, Acrylglas, Sicherheitsglas
Anschluss Standard: ¼” NPT(F)
Optional: ¼” BSP (F) durch Adapter
Anschlusslage Unten (Rechte Seite), hinten
Sicherheit gegen Überdruck Bis zum maximalen statischen Druck von der Hochseite.
Schutzart IP 65
